【InTouch】EP7：如何使用Text元件及Animation Links，動態更新點位資料

Common

記得先完成EP5及EP6的學習後，再來看此篇文章

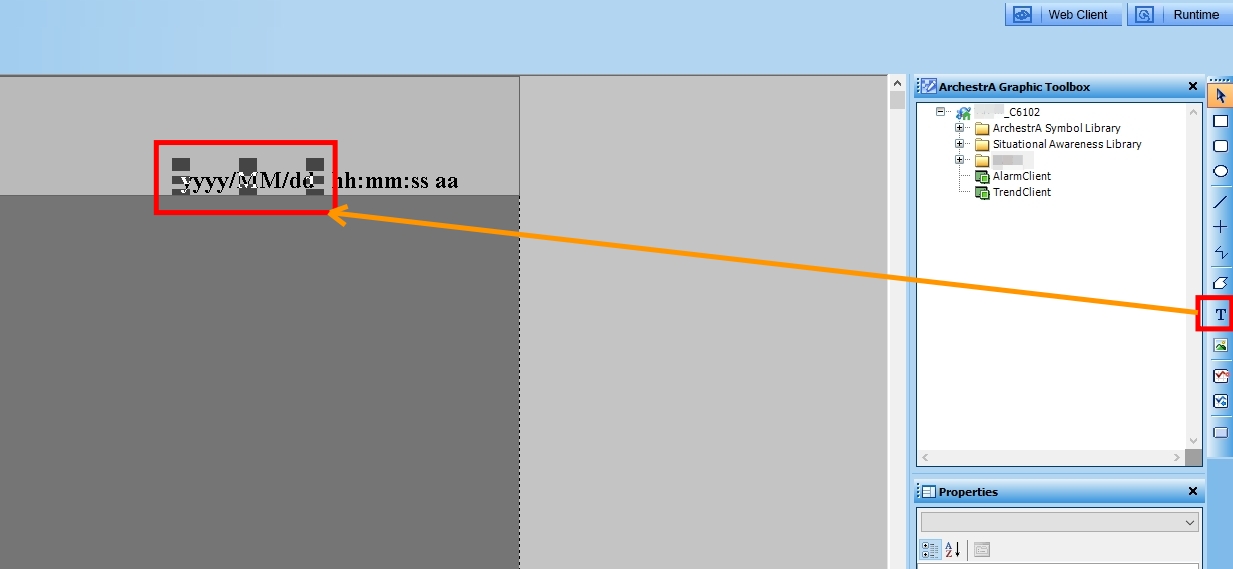

步驟1：Text元件

將Text元件拉至要顯示的Window中

步驟2：打開Animation Links

• 用右鍵點擊Text元件，打開Animation Links
• 或直接雙擊Text元件，打開Animation Links

Text元件Animation Links常用功能簡介

大多每一個項目只能選擇其中一個子項目使用，Miscellaneous(其他設定)例外，以下介紹常用的3個項目：

Touch Pushbuttons

• 只能使用一個子項目
• Action就是Click Event的Script
• 顯示/隱藏視窗

Miscellaneous

• 其他設定例外，可以同時使用好幾個子項目
• 是否顯示元件
• 是否啟用元件
• Tooltip：注意這個提示，是Windows的Tooltip，故無法調整字型大小

Value Display

• 只能使用一個子項目
• 顯示點位的值，請選擇相對應的點位類型
• 常用來顯示資料庫的資料或系統資訊(例如：時間)

步驟3：Value Display

• 將之前在EP5所學的Bind List所設定的點位，輸入於Value Display
• 再利用EP6所設定好的資料庫的定時更新資料
• 開啟WindowViewer後，即可在畫面上查看動態更新的點位資料
