【UML】Class Diagram 類別圖 (下)：Relationships 關係

tags: UML Class Diagram

Common 先修知識

【UML】Class Diagram 類別圖 (上)：Introduction 簡介

Relationships 關係

Instance-level 物件層級

• Dependency 依賴
• Association 關聯
• Aggregation 聚合
• Composition 組合

Class-level 類別層級

• Realization / Implementation 實現 / 實作
• Generalization / Inheritance 泛化 / 繼承

Dependency 依賴

• 定義
  • 相依
  • A references B (as a method parameter or return type)
  • 通常用在方法參數、回傳值
• 箭頭指向 被使用者

Example 例子

1. "客戶"使用"供應商"的參數



2. "課程表"使用"課程"的參數



3. "訂單"使用"付款系統"的參數



Association 關聯

• 定義
  • 結合、關聯，class之間有關係
  • A has-a C object (as a member variable)
  • 通常用在屬性、全域變數
• 箭頭指向 被擁有者

表示法

1. 直線 + 結合方向


2. 箭頭 (常用)



數量

Example 例子

1. "人"有"住址"的變數



2. "車子"有"買車的人"的變數



比較：Dependency, Association

	Dependency	Association
概念	A uses a B	A has a C
	A 使用 B	A 有 C
箭頭	虛線	實線
例子	"課程表"使用"課程"的參數	"人"有"住址"的變數

Aggregation 聚合

• 定義
  • 聚合，弱 整體與部分的關係
  • 整體可以脫離部分而單獨存在
  • 整體與部分具有各自的生命周期
• 菱形指向 整體

Example 例子

1. "車子"擁有這些零件：“引擎”、“車門”、“輪子”



2. "學校"擁有"學生"們



Composition 組合

• 定義
  • 組合，強 整體與部分的關係
  • 整體不可脫離部分而存在
  • 整體的生命周期結束也就意味著部分的生命周期結束
• 菱形指向 整體

Example 例子

1. "手指"是"手"的一部份



2. "員工"們是"公司"的一部份



比較：Aggregation, Composition

	Aggregation	Composition
概念	A owns a B	C is a part of A
	A 擁有 B	C 是 A 的一部份
菱形	空心	實心
例子	"學校"擁有"學生"們	"員工"們是"公司"的一部份
	學生畢業離開學校，學生、學校還是單獨存在	員工離開公司，員工存在，但公司可能就不存在了

Realization / Implementation 實現 / 實作

• 定義
  • 實作interface介面
• 箭頭指向 interface

Example 例子

1. “現金”、“信用卡"都要實作"付款系統”



2. JSP

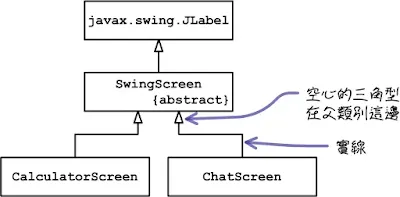

Generalization / Inheritance 泛化 / 繼承

• 定義
  • 繼承關係
• 箭頭指向 父類別

Example 例子

1. “學生”、“教授"都是"人”



2. Java class



比較：Realization, Generalization

	Realization	Generalization
概念	B implements A	C extend A
	B 實作 A	C 繼承自 A
箭頭	虛線	實線
例子	“現金”、“信用卡"都要實作"付款系統”	“學生”、“教授"都是"人”

總整理、比較

Coupling 耦合度

• Dependency < Association < Aggregation < Composition < Realization/Implementation = Generalization/Inheritance

Table 表格

	概念			符號
Dependency	A uses a B	使用	參數、回傳	AB
Association	A has a B	有	全域變數	AB
Aggregation	A owns a B	擁有	整體、部分	AB
Composition	B is a part of A	一部分	整體、部分	AB
Realization	B implements A	實作	介面	BA
Generalization	B extends A	繼承	父子類別	BA
