Common
- 記得先完成EP8的學習後，再來看此篇文章
- 注意：系統將資料儲存於Historical Logging的動作，僅於WindowViewer啟動時運作
加入Historical Trend
方法1：右側工具列
點擊後，在Window上選擇要放的位置
加入一個Historical Trend元件 (不含任何控制桿)
雙擊該元件，可以打開元件設定畫面進行點位設定
方法2：上方工具列Wizard
點擊後，在Window上選擇要放的位置
一樣是雙擊該元件進入設定畫面，但設定畫面分得更細
Historical Trend設定教學
以下以方法2的設定畫面做教學：
主設定視窗
- 先幫該元件建立兩個點位，其點位類型已經括號標示在右側Hist Trend及Memory Integer
- 針對圖表元件上的各部位顏色進行設定，例如：可以將圖表被景色設定為白色，或將圖表背景色及無資料區顏色設定為不同顏色用以區分
- 是否在Runtime (即WindowViewer) 可以對該元件進行設定，可參考下一部份的教學
Values設定子視窗 (y軸設定)
- 設定Major Divisions及Minor Div決定Y軸要切成幾等分，以下圖為例5x2=10等分，故有11個條線
- 亦可設定Major Divisions及Minor Div相對應的顏色
- Value Format預設為#,### (千分位)，以下圖為例 #.## (剛好數值不會超過3位數且需要顯示至小數點2位)
- 注意：若Value Format預設為#,###.##，數值可能會與座標軸重疊，需要break cell手動調整數值顯示位置
Times設定子視窗 (時間軸設定)
- 設定Major Divisions及Minor Div決定時間軸要切成幾等分
- Include Msec：是否顯示微秒
Pens設定子視窗 (圖例/點位設定)
- 指定圖例點位(有啟用Log Events，使其記錄在Historical Logging的點位)及顏色
- Historical Trend限制最多8個圖例

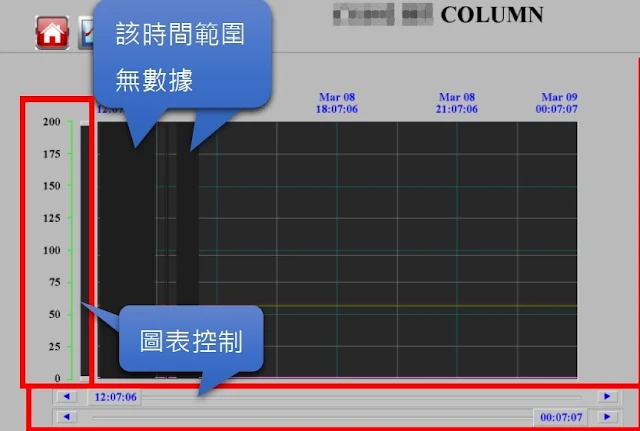

顯示結果
當Historical Trend在Maker設定完成後，可於Viewer查看結果
控制圖表y軸即點位數值，根據欲觀察的數據範圍調整y軸上下限
控制圖表x軸即時間，可根據需求調整x軸的起迄時間

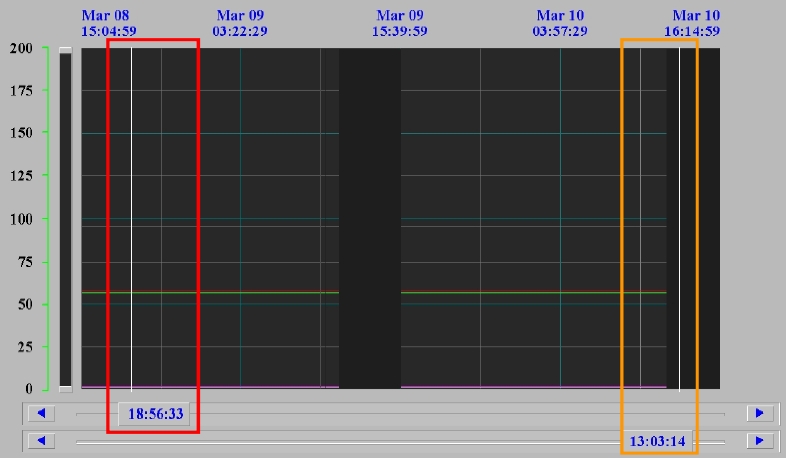

可根據需求調整左側或右側指標時間點(Scooter)，Scooter的用途請參考EP13：Historical Trend Chart 進階教學
Historical Trend於WindowViewer設定教學
若在Maker有啟用Runtime改變設定，則可直接用左鍵點擊Historical Trend元件，顯示元件設定視窗
簡介
設定起始時間及時間範圍，可自定義圖表起迄時間，以8:00至10:00為例，如下圖
設定圖表y軸顯示範圍，以50%至100%為例，如下圖
